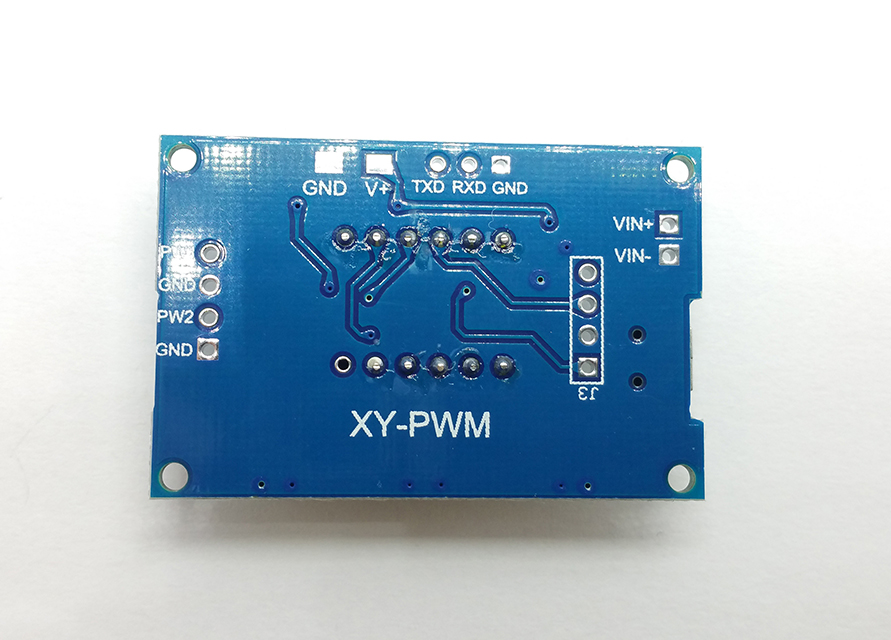

Dvojitý digitální PWM Generátor obdélníkového signálu
skladem
PWM Generátor obdélníkového signálu
Napájení 5-20V , nebo micro USB
Rozsahy
1Hz-999Hz
0,1KHz - 99,9KHz
1KHz - 150 KHz
střída 0-100%
Nastavení pomocí tlačítek
nebo pomocí sériovékomunikace:
Communication standard: 9600 bps
Data bits: 8
Stop bits: 1
Parity: none
Flow control: none
Nastavení frekvencí
"S1FXXXT": nastaví frekvenci výstupu PWM1 jako XXX HZ (001 ~ 999)
"S1FXX.XT": nastaví frekvenci výstupu PWM1 jako XX.X KHZ (00.1 to 99.9)
"S1F: XXXT": nastaví frekvenci výstupu PWM1 jako to XXX KHZ (0.0.1. ~ 1.5.0.)
'S1': PWM1
'S2': PWM2
'F': Frequency
'D': duty cycle
'T' is the end flag
Nastavení střídy
"S1DXXXT": nastaví střídu výstupu PWM1 jako XXX; (001 ~ 100)
"S2DXXXT": nastaví střídu výstupu PWM2 jako XXX; (001 ~ 100)
Poznámka:
Tento výrobek není samostaně funkčním celkem a může vyžadovat odbornou montáž.
Země původu: Čína.
